Thermo-Bilder Solaranlage

2007-12-29 die Welt einmal in Thermo-Sicht. Fluke TI20, Wärmebildkamera.

Ein Klick auf die Thermobilder für eine Detailansicht lohnt sich: nur so sind die Temperaturen gut zu erkennen.

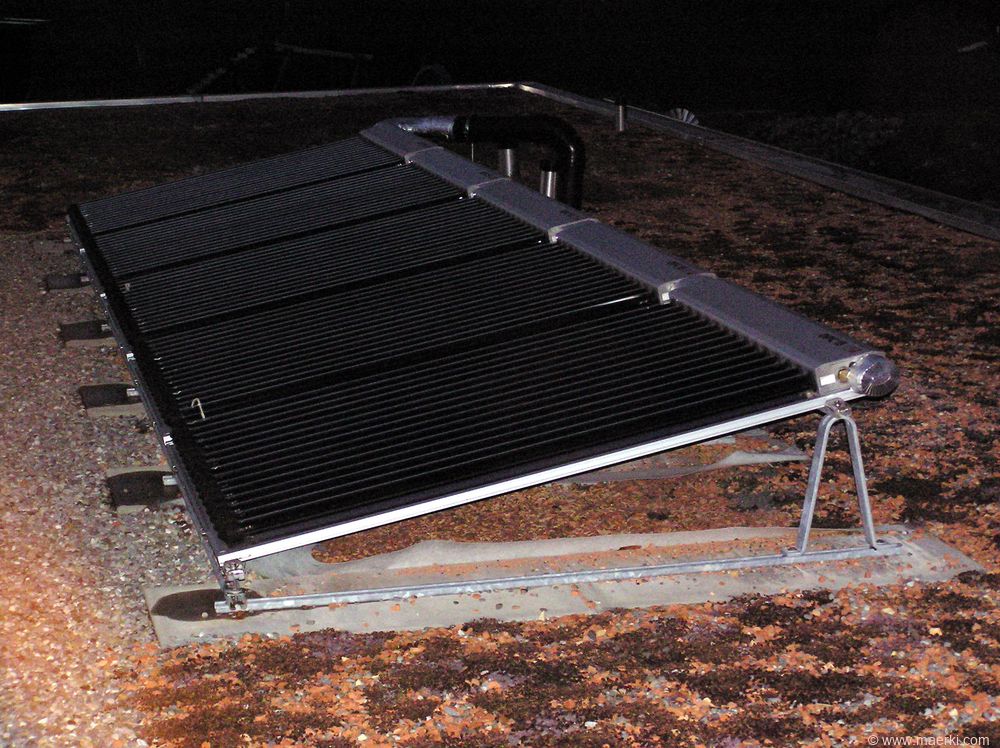

Sonnenkollektoren OP15 auf dem Dach. Aussentemperatur -2 Grad Celsius, einige Stunden nach Sonnenuntergang. Die Kollektoren werden von 40 Grad warmem Wasser durchströmt damit schlecht isolierende Stellen sichtbar werden. Klick: Grossformat
Klick: Grossformat

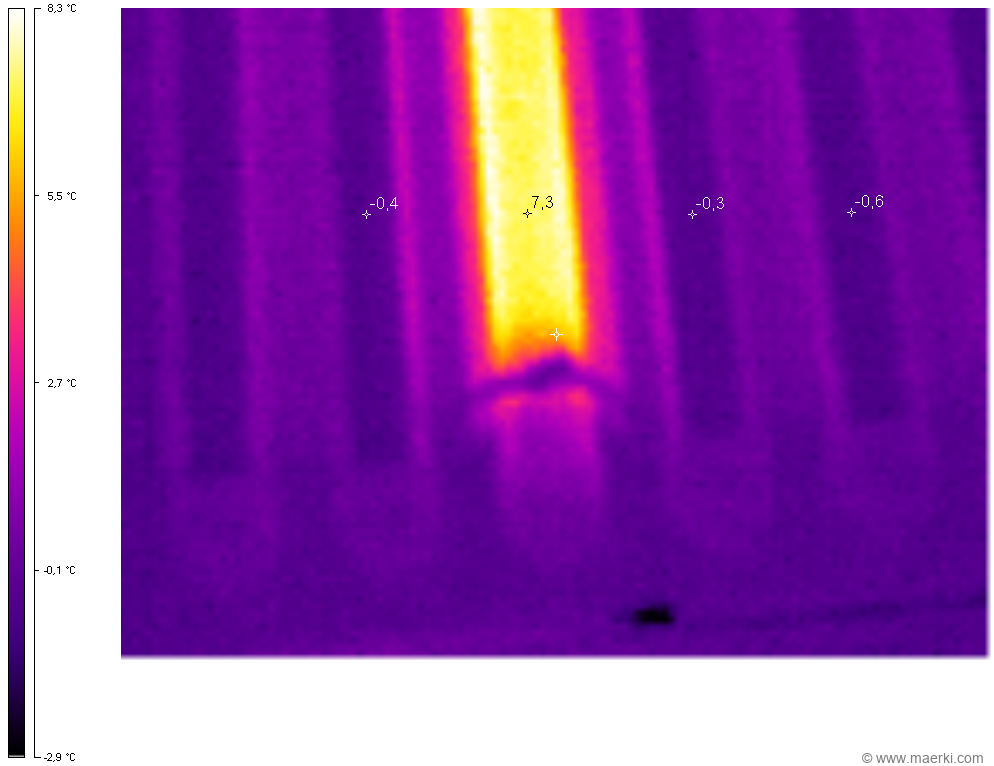

Zwei Rohre sind defekt: kein Vakuum mehr. Die Isolation ist entsprechend schlechter. Klick: Grossformat
Klick: Grossformat

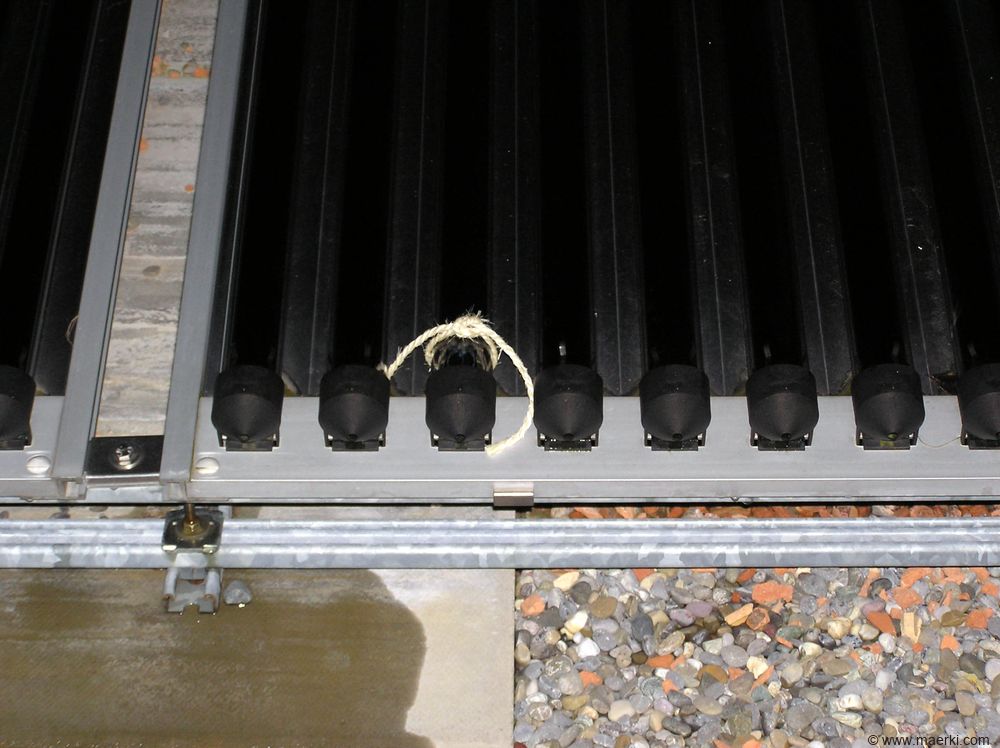

Erstes defektes Rohr markiert mit Schnur. Klick: Grossformat
Klick: Grossformat
Zweites defektes Rohr markiert mit Schnur. Klick: Grossformat
Klick: Grossformat
Abschluss. Isoliert. Klick: Grossformat

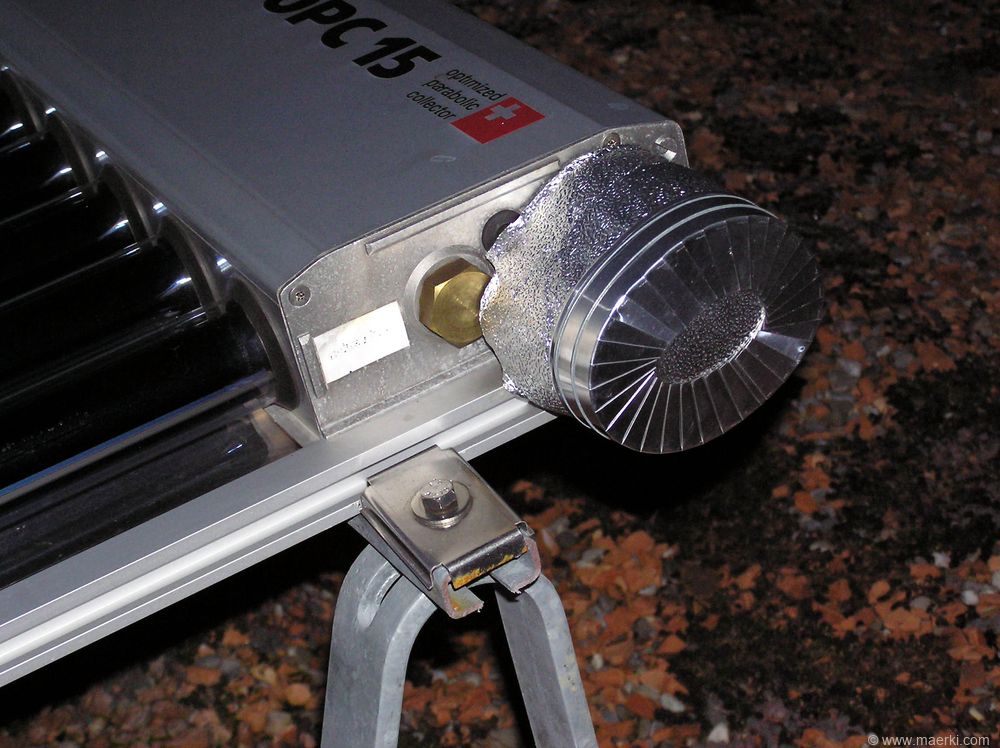

Aber nicht ganz alle Teile. Klick: Grossformat
Zuführung. Klick: Grossformat
Klick: Grossformat
Hier noch die Kollektoren an einem kalten Morgen. Röhren gefrohren, Pumpe zwangs- eingeschaltet. Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Das Eis beginnt zu schmelzen. Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Ein unabhängiger Inspektor überwacht die Solaranlage. Klick: Grossformat
Klick: Grossformat
Siedlung Pünterswies mit Altersheim. Klick: Grossformat
Eingeschaltete Stellglieder für die Bodenheizung sind heiss. Klick: Grossformat
Klick: Grossformat

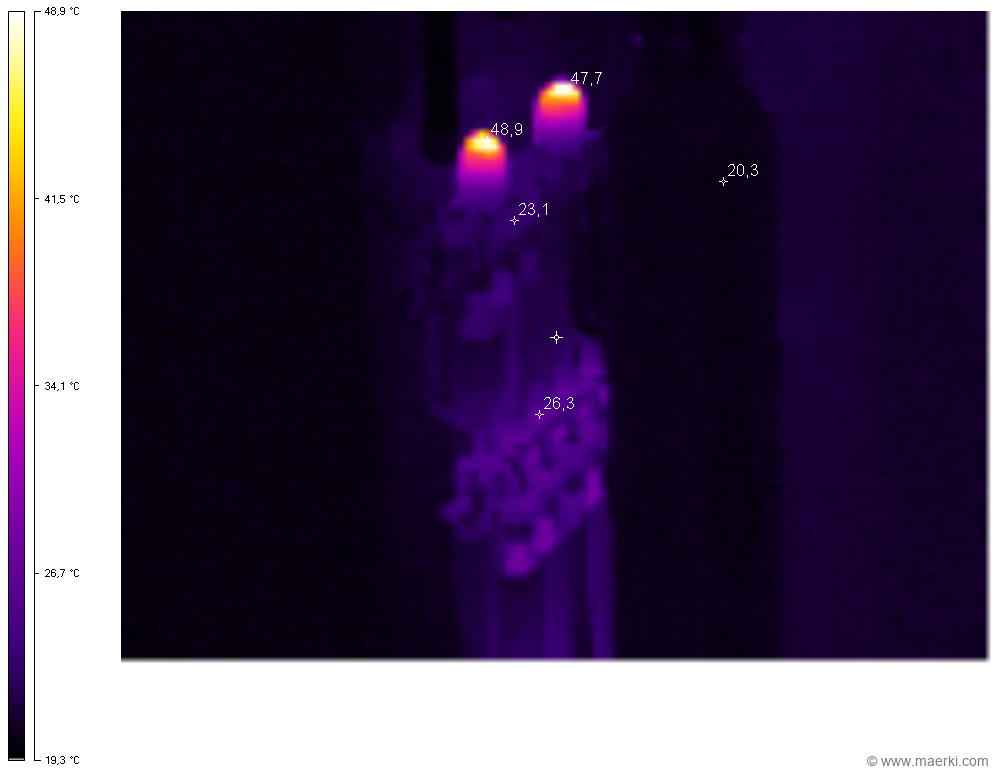

Heizung, Zuführung zu Mischventil für Bodenheizung. Klick: Grossformat
Klick: Grossformat

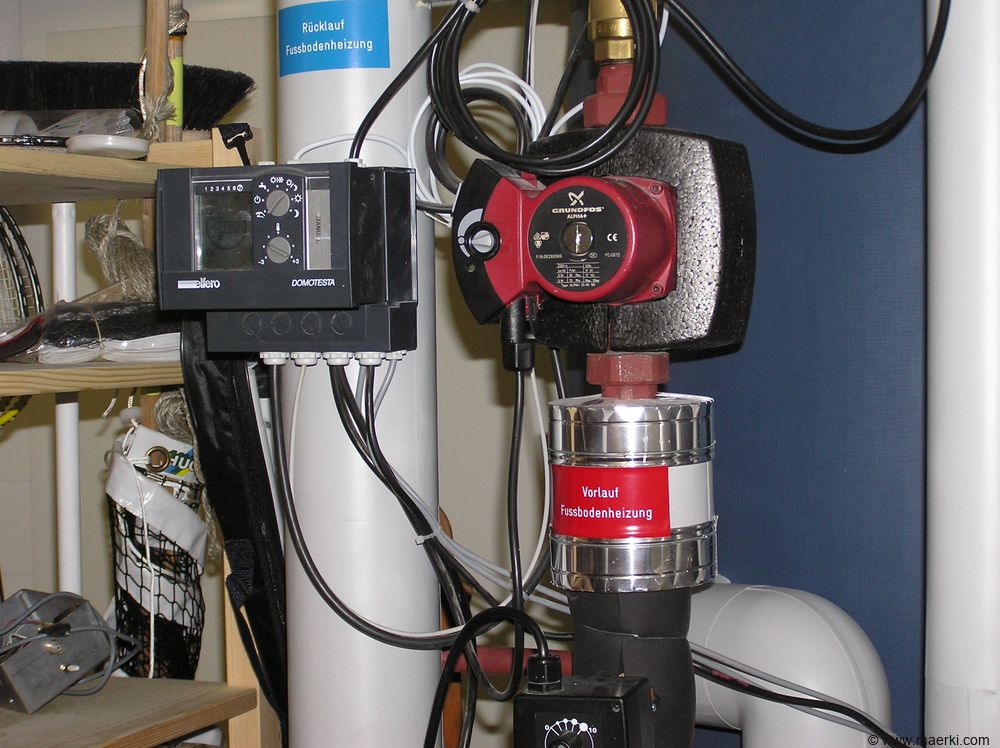

Heizkreispumpe mit Regler. Klick: Grossformat
Klick: Grossformat

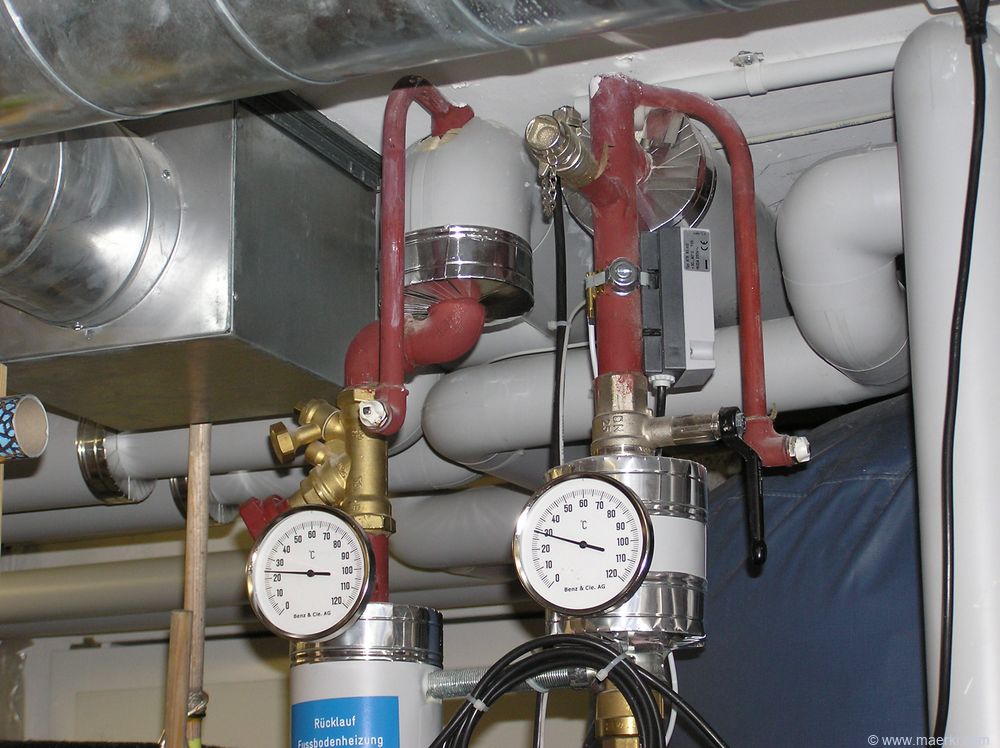

Vor- und Rücklauf Bodenheizung. Klick: Grossformat
Klick: Grossformat
Leitung zu Überdruckventil, nicht isoliert. Klick: Grossformat
Klick: Grossformat
Pumpe Solaranlage. Läuft, Wasser 40 Grad. Klick: Grossformat
Klick: Grossformat
Südseite Zelglistrasse 49. Fenster links unten keine Senkrechtmarkise, andere Fenster Senkrechtmarkise geschlossen. Geschlossene Markisen scheinen also ziemlich den Wärmeverlust zu reduzieren. Klick: Grossformat
Klick: Grossformat
Nordseite Zelglistrasse 49. Die Haustüre isoliert schlecht. Klick: Grossformat
