Photovoltaikanlage Installation

2009-08-14 Installation der Photovolaikanlage..

Carlos schraubt. Klick: Grossformat
Montagewinkel aus 2mm Chromstahlblech, Aluprofil, Wechselrichter mit Steckdose. Klick: Grossformat
Montagewinkel, beiliegend bei GridFit250, montiert auf Aluminiumprofil. Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Module angeschraubt, Sicherungsmutter hinten. Klick: Grossformat
Klick: Grossformat
Winkelblech. Klick: Grossformat
Klick: Grossformat
Winkelblech montiert an Modul. Klick: Grossformat
Klick: Grossformat
Kabel Solarmodul befestigt mit Kabelbinder. Klick: Grossformat
Modul fertig aufgebaut.

Kabel mit Wellschlauch geschützt. Der Wellschlauch hält vermutlich nicht 30 Jahre, schützt das Kabel aber hoffentlich trotzdem ein paar Jahre.

Klick: Grossformat

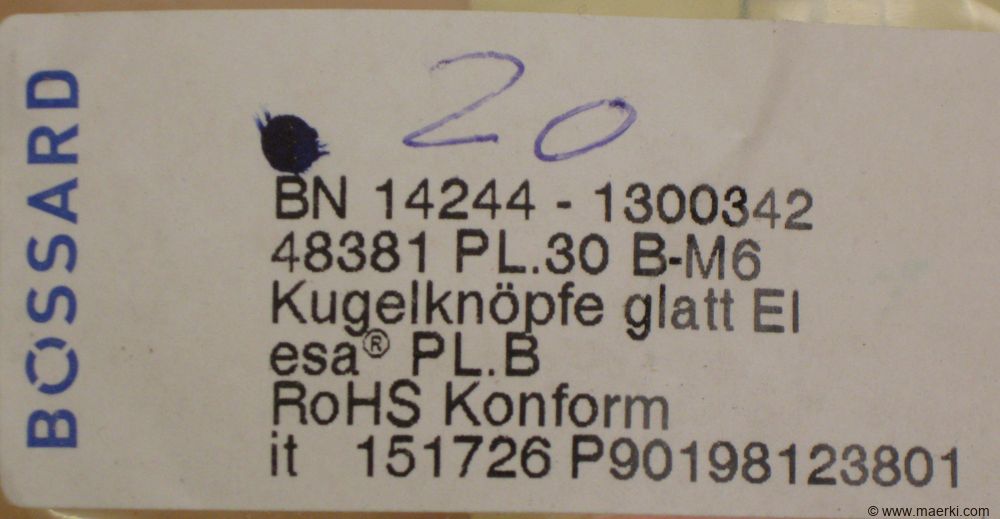

Kunststoffkugel unten an Modul. Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Alles fertig montiert auf dem Vordach. Passt perfekt. Sieht sauber aus. Klick: Grossformat
Carlos, Peter. Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Stecker rein und ... Klick: Grossformat
... das erste Stromkraftwerk bei Carlos und Rahel ist am Netz. Immerhin 350 Watt, obwohl es schon recht spät ist (17:41). Klick: Grossformat
Peter kontrolliert mit einem Spiegel die LED seitlich am Wechselrichter. Klick: Grossformat
Extra installierte Steckdose neben den Markisen. Klick: Grossformat
Klick: Grossformat
Danke an Paul für die Fotos aus der Ferne. Klick: Grossformat
Regenwasser auf den Modulen. Klick: Grossformat
Befestigung an Geländer. Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Keine vorstehenden Teile gegen den begehbaren Teil des Balkons. Klick: Grossformat
Sicht unter die montierten Module. Klick: Grossformat
Klick: Grossformat
Kunststoffkugel lagert auf Gummiklotz. Die ganze Konstruktion ist relativ lose montiert. Klick: Grossformat
Klick: Grossformat
Der Wechselrichter funktioniert, die LED blinkt. Klick: Grossformat
Dose zum Verbinden der Module. Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Die Sonne steht fast optimal am 18. August 09 14:21. Leistung ans Netz: 665 Watt.

Leistung theoretisch gemäss Zellenspezifikation: 920 Watt. Es gehen also rund 72% ins Netz.

Verluste entstehen durch:

  • Warme Zellen (sind bei 25 Grad spezifiziert).
  • Nicht optimaler Sonneneinfallswinkel.
  • Wechselrichterverluste.
  • Kabelverluste.
  •

Die Sonne steht fast optimal am 27.10.2009 14:30. Leistung ans Netz: 685 Watt. (etwas mehr als im sommer weil kühler).

Klick: Grossformat
Klick: Grossformat
Klick: Grossformat
Der neue Stromzähler wird installiert. Klick: Grossformat
Register:

Bezug Hochtarif 1.8.1

Bezug Niedertarif 1.8.2

Rücklieferung Hochtarif 2.8.1

Rücklieferung Niedertarif 2.8.2

Klick: Grossformat
