Thermo-Bilder

2007-12-29 die Welt einmal in Thermo-Sicht. Fluke TI20, Wärmebildkamera.

Ein Klick auf die Thermobilder für eine Detailansicht lohnt sich: nur so sind die Temperaturen gut zu erkennen.

Sonnenkollektoren OP15 auf dem Dach. Aussentemperatur -2 Grad Celsius, einige Stunden nach Sonnenuntergang. Die Kollektoren werden von 40 Grad warmem Wasser durchströmt damit schlecht isolierende Stellen sichtbar werden.
Zwei Rohre sind defekt: kein Vakuum mehr. Die Isolation ist entsprechend schlechter.
Erstes defektes Rohr markiert mit Schnur.
Zweites defektes Rohr markiert mit Schnur.
Abschluss. Isoliert.
Aber nicht ganz alle Teile.
Zuführung.
Siedlung Pünterswies mit Altersheim.
Die Scheiben der Siedlung sind viel kühler als jene vom Altersheim...einfach besser isoliert.
Ist der Abwaschlappen wohl feucht?
Ja, offenbar.
Lampe mit defektem Glas.
Lampe gerade ausgeschaltet aber noch warm.
Schlecht isolierte Stelle an der Decke im Maschinenraum.
Nicht isolierte Wand im Technikraum.
Eingeschaltete Stellglieder für die Bodenheizung sind heiss.
Heizung, Zuführung zu Mischventil für Bodenheizung.
Heizkreispumpe mit Regler.

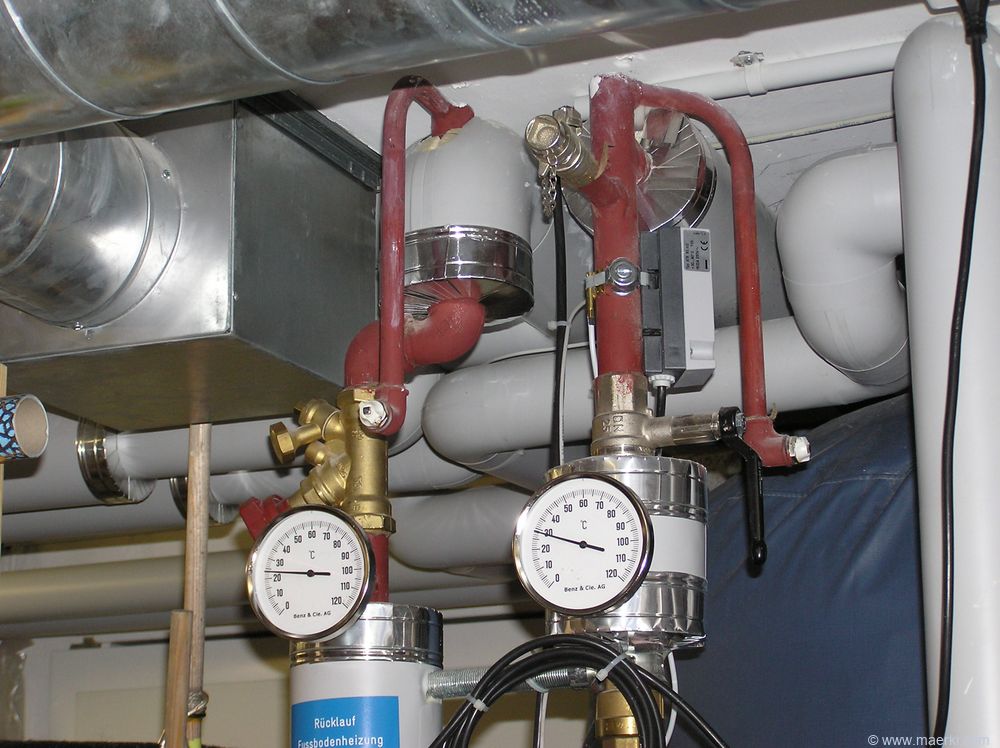

Vor- und Rücklauf Bodenheizung.
Leitung zu Überdruckventil, nicht isoliert.
Pumpe Solaranlage. Läuft, Wasser 40 Grad.
Nino beim Essen.
Ja, die Pfanne ist noch heiss.
Jana beim Essen.
Paul winkt.
Monique isst heisse Rösti.
Heiss: 55 Grad.
Alle technischen Einrichtungen brauchen Strom und heizen entsprechend.
Paul und Nino singen Liedli.
Die Haustüre Waffenplatzstrasse 26 dichtet nicht.
Kalte Luft kommt rein, die kälteste Stelle ist 8 Grad kalt.
2 Watt Verlustleistung in diesem Gehäuse sind wohl etwas zu viel.
Das Gehäuse wird ziemlich warm.
Und die Leiterplatte erst.
Heizzentrale erste Etappe Pünterswies.
Da geht wohl viel Wärme verloren. Schade und einer Minergie-Siedlung nicht würdig.
Haus Habegger.
Peter war mit den Turnschuhen auf dem Dach. Im Wohnzimmer hinterlässt er mit den Schuhen Kälte-Fussabdrücke.
Sicht zum Wald. Auf der Wiese sitzt Nilo, eine Katze. Der Himmel ist kalt. Die Weltall-Hintergrundstrahlung ist meines Wissens bei ca. 4 Grad Kelvin, die Thermokamera sieht vermutlich die Luft der Erde.
Monique am Essen.
Sara, Lulu und Harry kommen nach Hause.
Hand.
Südseite Zelglistrasse 49. Fenster links unten keine Senkrechtmarkise, andere Fenster Senkrechtmarkise geschlossen. Geschlossene Markisen scheinen also ziemlich den Wärmeverlust zu reduzieren.
Nordseite Zelglistrasse 49. Die Haustüre isoliert schlecht.
